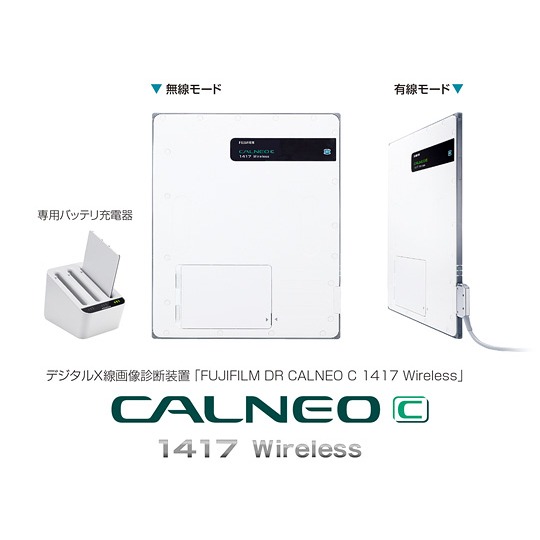

「FUJIFILM DR CALNEO C(カルネオシー) 1417 Wireless」新発売

撮影1秒後の画像表示で、X線検査時間短縮に貢献。撮影用途に応じて、無線・有線を瞬時に切り替え可能

富士フイルムメディカル株式会社
2011年3月9日

富士フイルム株式会社(社長：古森重隆)は、軽量・薄型のDR方式(※1)カセッテサイズデジタルX線画像診断装置の無線タイプ「FUJIFILM DR CALNEO C 1417 Wireless」(以下、「CALNEO C ワイヤレス」)を、4月20日より富士フイルムメディカル株式会社(社長:平井治郎)を通じて発売いたします。「CALNEO C ワイヤレス」は、X線変換効率(※2)を大幅に向上させ、少ないX線量でもシャープかつ高画質なX線画像を提供する独自の「ISS方式」間接変換方式FPD(※3)を採用した「CALNEO」シリーズの新ラインアップです。

今回発売する「CALNEO C ワイヤレス」は、撮影したX線画像を無線LANで高速に制御ユニットへ通信する機能を備えています。撮影後約1秒で画像を表示し、次の撮影までの間隔も約10秒と短く、スピーディーに撮影を行えるため、連続撮影でも撮影者の業務効率化とX線検査時間の短縮が図れます。また、用途に応じて無線・有線を瞬時に切り替えることができ、無線LANモードでは、どんなポジションでもケーブルが撮影の邪魔をすることがありません。一方、有線モードでは、撮影台を使った連続撮影でもバッテリー切れの心配がありません。

「CALNEO C ワイヤレス」は、外形寸法がISO4090に準拠した従来のフィルムカセッテやCR用IPカセッテと同じ半切サイズ(横38.4cm×縦46cm)で、既設の立位・臥位撮影台へそのまま装着できるため、導入時に撮影台を買い換える必要がなく、導入コストを最小限に抑えて一般X線撮影で幅広く使用することができます。世界最薄の14.8mm(※4)で、3.3kgの軽量タイプのため、持ち運びにも便利です。さらに全面耐荷重150kgを実現したことによって、ストレッチャーでの患者撮影など、カセッテの撮影面に大きな荷重が加わる場合でも安心して撮影できます。
また、「CALNEO C ワイヤレス」を制御するコンソールは、他のDR(※5)やFCR(※6)装置なども制御可能で、一人の患者を複数の装置で撮影する場合にも最適な撮影ワークフローを提供します。

富士フイルムは、平成21年9月より世界初の「ISS方式」の間接変換方式FPDを採用したデジタルX線画像診断装置「CALNEO」シリーズを発売し、ラインアップを強化しています。今回この「CALNEO」シリーズのカセッテサイズに実用性の高い無線タイプを加えることで、一般X線検査における撮影ワークフローの改善に貢献いたします。
当社は、今後もデジタルX線画像診断装置のみならずネットワークシステムなども含めた幅広い製品・サービスの提供を通じて、医療現場の多様なニーズにこたえ、さらなる画像診断の効率化と医療の質の向上に貢献していきます。

※1 Digital Radiographyの略。被写体を通過して照射されるX線エネルギーを電気信号に変換し、X線透過画像として再構成する方式。
※2 人体を透過したX線のエネルギーを画像情報に変換する効率。
※3 被写体を通過して照射されるX線エネルギーを、X線透過画像として再構成するための電気信号に変換する機能を有し、画像診断のために必要な人体の部分を十分に覆う面積の平面をもつ平板状のX線画像平面検出器。従来と反対側のX線照射面側にセンサーを配置し、X線の照射面側よりX線から変換された光信号を読み取る当社が世界で初めて開発した「ISS方式」を採用している。
FPDには、X線をいったん光信号に変換した後に電気信号に変える間接変換方式(FPD素材:ヨウ化セシウム、ガドリニウムオキサイドサルファ)とX線を直接、電気信号に変える直接変換方式(FPD素材:アモルファスセレン)がある。
※4 平成23年2月末現在販売されている、有効撮影範囲35cm×43cmのワイヤレスモデルのカセッテDR(デジタルラジオグラフィ)において。当社調べ。
※5 当社のビルトインタイプDRのCALNEO UやCALNEO MTなど。他社のDRには対応していません。
※6 当社CR用IPカセッテが挿入できる、カセッテタイプの画像読取装置のみ。

1. 品名
FUJIFILM DR CALNEO C 1417 Wireless
薬事販売名 : 富士フイルム DR-ID 600 (薬事承認番号:222ABBZX00062000)の構成品のフラットパネルセンサ DR-ID 601SE

2. 発売日
平成23年4月20日

3. 標準ユーザー渡し価格
2,190万円(税別)

4. 主な特長

(1)無線LANに対応したDR方式カセッテサイズデジタルX線画像診断装置

・外形寸法がISO4090に準拠した従来のフィルムカセッテやCR用IPカセッテと同じ半切サイズ(横38.4cm×縦46cm)で、既設の立位・臥位撮影台へそのまま装着できるため、導入時に撮影台を買い換える必要がなく、導入コストを最小限に抑えて一般X線撮影で幅広く使用することができます。
・世界最薄の14.8mmで、3.3kgの軽量タイプのため、持ち運びに便利です。さらに全面耐荷重150kg、スポット荷重100kgを実現したことによって、ストレッチャーでの患者撮影など、カセッテの撮影面に大きな荷重が加わる場合や、患者の体重などが1点にかかる場合でも安心して撮影できます。

(2)撮影業務効率の向上と検査時間の短縮を実現
撮影後、約1秒で画像が表示され、次の撮影までの間隔も約10秒と短く、連続撮影もストレスなくスピーティーに撮影でき、撮影者の業務効率化とX線検査時間の短縮が図れます。

(3)「無線LANモード」と「有線モード」の切り替えが可能

・撮影用途に応じて「無線LANモード」と「有線モード」を自由に切り替えできます(切り替え時間は約1秒)。有線モードでは「CALNEO C ワイヤレス」に搭載しているバッテリーも同時に充電できます。
・無線LANモード時は、1つのバッテリーで最大750ショットの検査が可能。

(4)拡張性の高いシステム
「CALNEO C ワイヤレス」を制御するコンソールは、他のDRやFCR装置なども制御可能で、一人の患者を複数の装置で撮影する場合にも患者情報や撮影画像を一元管理することができるなど、最適な撮影ワークフローを提供するとともに、省スペース化を実現します。

(5)高画質な診断画像を提供

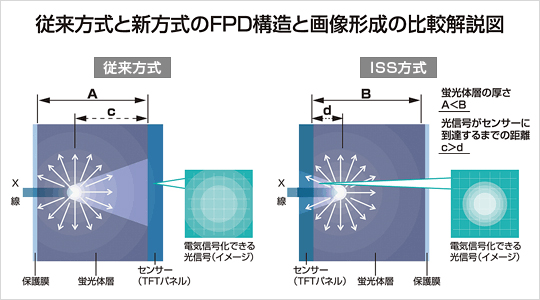

・X線照射面側から光信号を読み取る「ISS方式」の間接変換方式FPDを搭載。光信号がセンサーに到達するまでの距離を短縮させて、拡散・減衰を抑え、X線変換効率を大幅に向上させています。さらに、精密塗布技術や粒子形成技術によって、蛍光体層を従来よりも厚くし、少ないX線量でもシャープなX線画像を得ることができます。

・FPDの素材には、性能安定性に優れたガドリニウムオキサイドサルファ(GoS)を採用しています。画像間の濃度のばらつきを抑え安定した画像に変換する「自動濃度補正機能」、空間周波数ごとに特性を調整することで診断目的に適したバランスの良いシャープで自然な強調画像を提供する「マルチ周波数処理」、ノイズ成分を大幅に抑制する「ノイズ抑制処理」、モアレ発生を防止する「グリッド除去処理」など高度な画像処機能を搭載。高いX線変換効率との相乗効果で、診断に最適な高画質画像を提供します。

5.主な仕様
X線変換方式：ISS間接変換方式
撮影サイズ：35cm×43cm(マトリクスサイズ:2880×2304 pixel)
画素サイズ：150μm×150μm
画像表示時間：約1秒
撮影間隔時間：約9秒(有線)/約10秒(無線LAN) ※撮影室の無線LAN環境によって変化します。
耐荷重：全面150kg、スポット(φ40mm) 100kg
画像処理：階調処理、周波数処理、マルチ周波数処理、ダイナミックレンジ圧縮、ノイズ抑制処理、グリッド除去処理
画像出力送：DICOM形式に準拠
外形寸法：横38.4cm×縦46cm
厚さ：14.8mm
重量：3.3kg
